CERES路由器TR069管理模式分析

首先，讓'；讓我們先解釋一下什么是TR069。TR-069是DSL論壇（現更名為寬帶論壇，官方網站：https://www.broadband-forum.org)，其全名為；CPE廣域網管理協議；。它為下一代網絡中家庭網絡設備的管理和配置提供了通用框架和協議，并用于從網絡側遠程和集中管理家庭網絡中的網關、路由器和機頂盒等設備。這些設備需要通過管理界面進行配置或診斷，無論它們是在安裝開始時，還是在以后的操作中業務配置發生變化時，或者需要維護故障時。

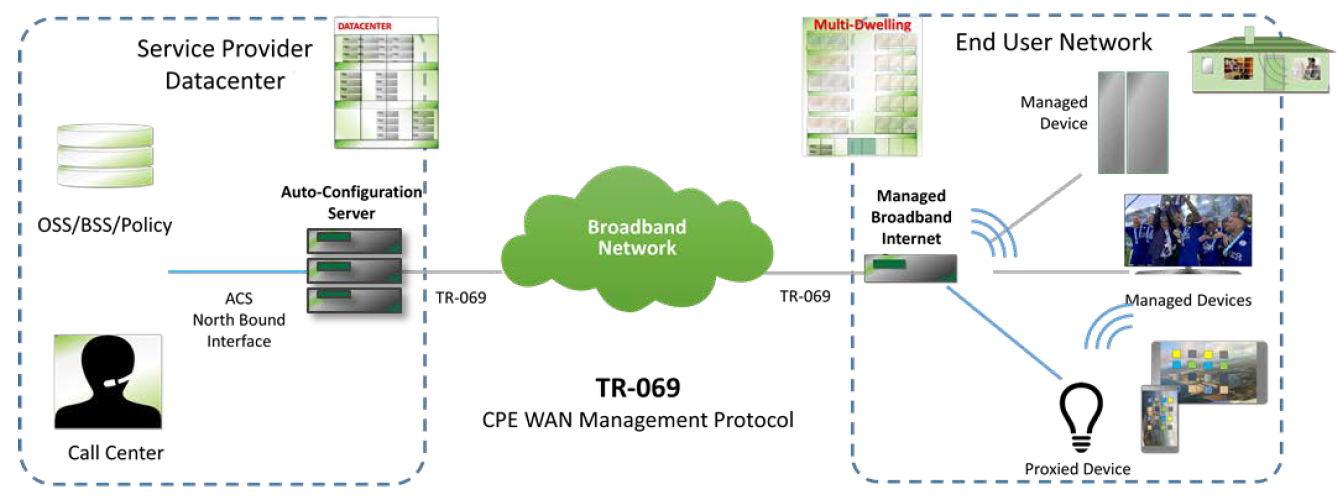

TR-069的出現是為了解決大量終端的配置管理和維護問題。在TR-069定義的框架中，主要有兩種類型的邏輯設備：托管用戶設備和管理服務器（ACS）。在家庭網絡環境中，需要從網絡側配置和管理的設備通常是與運營商的服務直接相關的設備，例如路由器。所有與用戶設備相關的配置、診斷、升級等任務均由統一管理服務器ACS完成。其TR069管理架構的網絡拓?fù)鋱D如下：

對于無線路由器設備，TR-069管理方法主要完成以下四個方面的工作：

1。用戶設備的自動配置和動態服務配置。對于ACS，每個用戶設備都可以在協議中標記自己（例如型號、版本等）。根據可配置規則，ACS可以向特定用戶設備或特定用戶設備組發布配置。CPE可以在其通電后自動請求ACS中的配置信息，并且ACS也可以在需要的任何時間主動啟動配置。通過此功能，可以；“零配置安裝”；可以實現用戶設備的功能，也可以從網絡側控制業務參數的動態變化。

2. 管理用戶設備的軟件和固件。TR-069協議提供管理和下載用戶設備中的軟件和固件的功能。ACS可以識別用戶設備的版本號，決定是否遠程更新用戶設備的軟件版本，并知道更新是否成功。

3. 監控用戶設備的狀態和性能。TR-069定義了ACS監控用戶設備狀態和性能的方法。它包括一些通用性能參數，可以反映用戶設備的當前工作狀態。此外，還提供了標準語法，操作員可以定義其他參數。

4. 通信故障的診斷。TR-069還定義了客戶自我診斷和報告的能力。例如，在ACS的指示下，客戶端可以通過ping或其他方式檢查客戶端與網絡服務提供商之間的連接和帶寬，測試結果返回ACS。通過這種方式，操作員可以簡單地定位用戶報告的設備故障，并通過在遠程端操作進行相應處理。

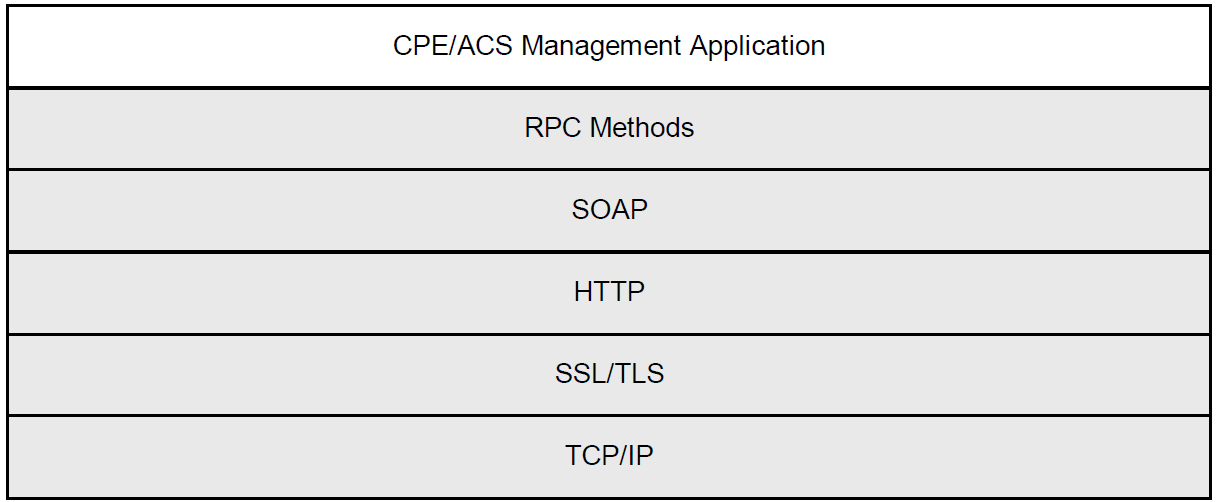

TR-069管理協議的架構如下圖所示：

CERES開發和銷售的路由器產品根據不同客戶的需求集成了TR069配置管理功能，開發并適應客戶關心的標準TR069管理節點，能夠滿足ISP和MSO客戶的管理需求。下圖顯示了CERES的TR069路由器的部分管理節點和配置頁面。

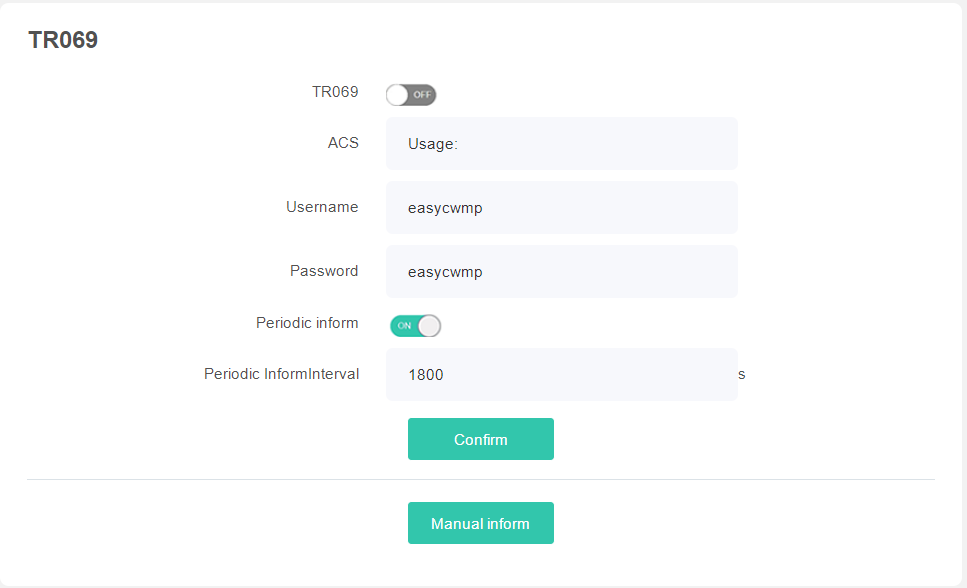

該圖顯示CERES路由器TR069管理頁面

，如圖所示：CERES路由器TR069管理節點的部分。
